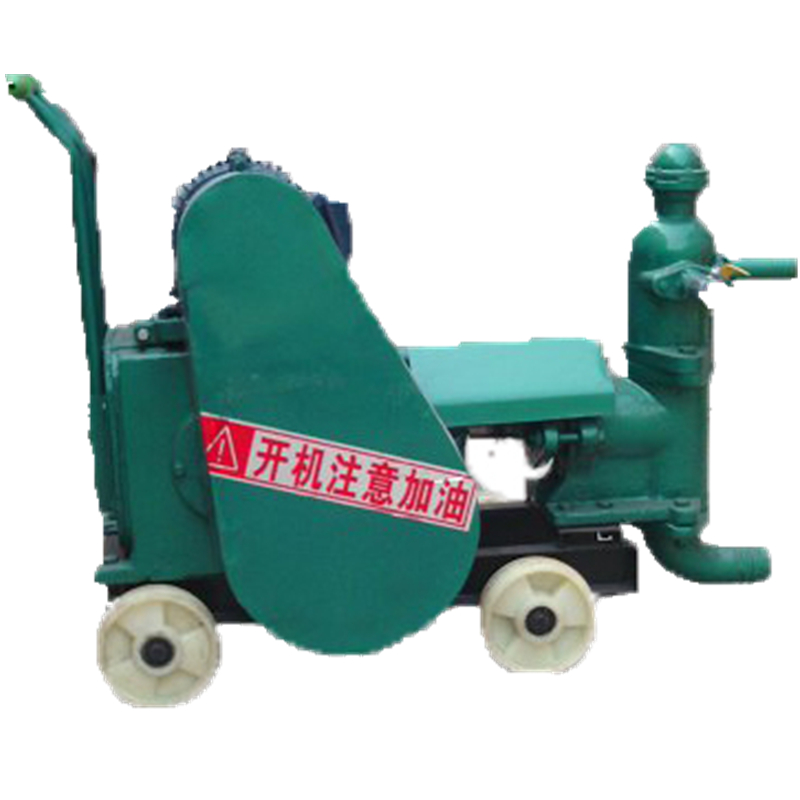

YSH-3活塞式注漿機
YSH-3活塞式注漿機工作原理
YSH-3活塞式注漿機又稱單缸活塞式注漿泵，單缸灰漿泵，為由傳動機構和泵體兩部分組成。由三角皮帶及一對齒輪將電動機回轉運動傳遞至曲軸，再通過連桿、十字-t使活塞產生往復運動，齒輪箱為封閉式，采用飛濺潤滑各運動部分?；覞{由吸入閥經泵缸壓送至空氣室排出，在空氣室上裝有泄?jié){閥及壓力安全裝置，灰漿泵采用了電器自動控制安全裝置。當空氣壓力超過額定工作壓力時，通過控制回路切斷主電路電流，使電機自動停止運轉。
YSH-3活塞式注漿機技術參數
|
1 |
灰漿輸送量 M 3/h |
3 |
6 |
|
2 |
工作壓力 Mpa |
2.0 |
2.5 |
|
3 |
電動機功率 Kw |
4 |
5.5 |
|
4 |
電動機轉速r/min |
1440 |
1440 |
|
5 |
柱塞缸數 |
1 |
2 |
|
6 |
排漿口膠管內徑mm |
38(1.5〞) |
38/42 |
|
7 |
進漿口膠管內徑mm |
64(2.5〞) |
51/64 |
|
8 |
重量Kg |
250 |
400 |
|
9 |
外形尺寸(長X寬X高)mm |
1050X500X890 |
1200X800X1000 |
YSH-3活塞式注漿機應用范圍
1、在建筑工程中，用于垂直及水平輸送灰漿。
2、在冶金鋼鐵部門中，用于維修高爐及其他設備
3、在國防工程、人防工程及礦山、坑道施工中用于灌漿。
4、在化工部門用于輸送漿狀原料（色漿、涂料）、磁性材料和其他介質。
5、在農田、水利工程中，用于加固大壩。沙堤打井用于加固井等。
6、在鐵路建設中，用于橋梁、涵洞的灌漿加固。
7、預應力構建工程中用于灰漿注入擴張等。
8、在火力發電廠用于輸送粉煤灰灰漿。
9、在公路路面維護中，用于水泥砼路面底脫空壓降。
